Dalam setiap sistem kelistrikan, baik pada bangunan komersial, pabrik manufaktur, gedung bertingkat, hingga fasilitas industri bersekala besar, keberadaan Box Panel Listrik memegang yang sangat penting. Komponen ini bukan hanya berfungsi sebagai tempat penyimpanan perangkat listrik, tetapi juga menjadi pusat  perlindungan, pengaturan, dan distribusi tenaga listrik agar seluruh sistem dapat bekerja secara aman dan efisien.



Seiring berkembangnya kebutuhan industri modern, penggunaan Box Panel Listrik Free Standing semakin banyak dipilih dibandingkan panel dinding (wall mounting). Hal ini karena tipe panel free standing menawarkan kapasitas yang jauh lebih besar, ruang instalasi yang lebih luas, serta fleksibilitas tinggi dalam menempatkan berbagai komponen kelistrikan seperti MCCB, MCB, contactor, relay, PLC, inverter, hingga sistem otomatisas industri.



Saat ini tersedia berbagai jenis box panel dengan ukuran, material, tingkat perlindungan (IP Rating), serta desain konstruksi yang berbeda-beda. Pemilihan panel harus disesuai dengan lokasi pemasangan, kapasitas beban, kondisi lingkungan, hingga jenis aplikasi yang digunakan. Kesalahan dalam memilih panel dapat menyebabkan keterbatasan ruang instalasi, peningkatan suhu di dalam panel, bahkan menurunkan tingkat keamanan sistem kelistrikan.



Salah satu tipe panel yang banyak digunakan pada sektor industri adalah Box Panel Listrik Free Standing, yaitu panel yang dipasang langsung di atas lantai dengan konstruksi kokoh dan ruang internal yang lebih luas dibandingkan panel dinding. Panel jenis ini sangat ideal untuk sistem distribusi listrik utama, panel kontrol mesin, panel otomatisasi, hingga pusat pengendalian berbagai peralatan industri.







Apa Itu Box Panel Listrik Free Standing?

Pengertian Box Panel Listrik

Box Panel Listrik merupakan sebuah enclosure atau cabinet yang dirancang untuk menempatkan berbagai komponen kelistrikan sehingga seluruh perangkat dapat terlindungi dari gangguan eksternal sekaligus lebih mudah dioperasikan. Di dalam sebuah box panel biasanya terdapat berbagai komponen seperti MCB, MCCB, contactor, overload relay, terminal block, busbar, inverter, PLC, power supply, meter digital, hingga berbagai perangkat kontrol lainnya.



Selesain sebagai tempat pemasangan komponen, box panel juga berfungsi menjaga keamanan operator dari kontak langsung dengan bagian bertegangan, mengurangi risiko korsleting benda asing, serta melindungi perangkat listrik dari debu, kelembapan air, maupun benturan mekanis.



Dalam instalasi modern, penggunaan box panel bukan lagi sekedar pelengkap, melainkan telah menjadi standar keselamatan yang wajib diterapkan pada hampir seluruh sistem distribusi tenaga listrik.





Apa yang Dimaksud dengan Box Panel Free Standing?

Box Panel Free Standing adalah jenis panel listrik yang didesainkan untuk berdiri sendiri di atas lantai menggunakan pondasi atau base frame tanpa harus dipasang pada dinding. Berbeda dengan panel wall mounting yang memiliki dimensi terbatas, namun panel free standing menawarkan ruang internal yang jauh lebih besar sehingga mampu menampung lebih banyak komponen listrik.



Karena kapasitasnya yang besar, panel tipe ini banyak digunakan sebagai:

· Panel Distribusi Utama (Main Distribution Panel)

· Main Low Voltage Distribution Panel (LVMDP)

· Sub Distribution Panel (SDP)

· Motor Control Center (MCC)

· Panel PLC

· Panel Automation

· Panel Capacitor Bank

· Panel ATS-AMF

· Panel Pompa

· Panel Sinkronisasi Generator

Kemudahan akses dari bagian depan maupun belakang juga menjadi salah satu keunggulan panel free standing, sehingg proses instalasi kabel, pemeriksaan, dan pemeliharaan dapat dilakukan lebih efisien.





Perbedaan Box Panel Free Standing dan Wall Mount Panel

Meskipun memiliki fungsi yang sama sebagai pelindung komponen listrik, kedua jenis panel ini memiliki karakteristik yang berbeda.



Box Panel Wall Mount umumnya digunakan untuk aplikasi dengan jumlah komponen yang relatif sedikit. Panel dipasang menempel pada dinding sehingga lebih hemat ruang dan cocok digunakan pada area perkantoran, rumah htinggal, maupun instalasi bersekala kecil.



Sebaliknya, Box Panel Free Standing dirancang untuk aplikasi  industri dengan kebutuhan komponen yang lebih kompleks. Ukurannya yang lebih besar, kapasitas pemasangan lebih luas, memiliki daya dukung mekanis yang tinggi, dan mampu mengkomodaasi sistem distribusi listrik berkapasitas besar.



Perbedaan inilah yang membuat panel free standing menjadi pilihan utama pada lingkungan industri, pabrik, pembangkit listrik, fasilitas pengolahan air, gedung komersil, hingga berbagai proyek infrastruktur bersekala besar.







Fungsi Box Panel Listrik Free Standing pada Sistem Kelistrikan

Dalam sebuah instalasi listrik, keberadaan Box Panel Listrik Free Standing memiliki peran yang jauh lebih penting daripada sekedar menjadi tempat penyimpanan komponen. Panel ini dirancang untuk memastikan seluruh sistem kelistrikan dapat beroperasi dengan aman, tertata, mudah dipeliharan dan memiliki umur pakai yang lebih panjang.



Semakin kompleks suatu sistem distribusi listrik, maka semakin besar pula kebutuhan akan panel yang memiliki konstruksi kuat, ruang instalasi yang memadai, serta mampu memberikan perlindungan maksimal terhadap seluruh pernagkat listrik di dalamnya. Berikut ini beberapa fungsi utama Box Panel Listrik Free Standing:





1. Melindungi Komponen Listrik dari Gangguan Eksternal

Fungsi utama sebuah box panel adalah melindungi seluruh komponen kelistrikan dari debu berbagai faktor yang dapat menyebabkan kerusakan seperti:

· Debu

· Air atau kelembapan

· Cipratan cairan

· Benturan mekanis

· Paparan sinar matahari

· Korosi akibat lingkungan

· Serangga atau hewan kecil

Tanpa enclosure yang baik, komponen listrik akan lebih rentan mengalami gangguan yang dapat mempengaruhi performa bahkan menyebabkan kegagalan sistem.





2. Menjaga Keselamatan Operator dan Teknisi

Keselamatan kerja merupakan prioritas utama dalam setiap instalasi listrik. Box Panel Free Standing membantu mengurangi risiko kecelakaan dengan cara mengisolasi seluruh bagian bertegangan tinggi didalam kabinet panel.



Dengan adanya pintu panel yang dilengkapi dengan sistem penguncian, operator tidak dapat menyentuh komponen listrik secara langsung selama panel tertutup. Hal ini membantu meminimalkan risiko:

· Sengatan listrik

· Arc flash

· Hubungan singkat (short circuit)

· Percikan listrik

· Kerusakan akibat kesalahan pengoperasian

Karena alasan inilah penggunaan box panel menjadi salah satu standar penting dalam sistem kelistrikan industri.





3. Menata Komponen Agar Lebih Rapi

Dalam sebuah panel listrik, penataan komponen yang baik akan mempermudah proses instalasi maupun perawatan. Box Panel Free Standing menyediakan ruang yang cukup luas sehingga teknisi dapat mengatur posisi setiap perangkat secara sistematis



Komponen seperti MCCB, MCB, contactor, relay, terminal block, PLC, inverter, hingga power supply dapat dipasang dengan jarak yang seusai, sehingga:

· Jalur kabel lebih rapi

· Identifikasi komponen menjadi lebih mudah

· Risiko kesalahan wiring dapat dikurangi

· Sirkulasi udara di dalam panel tetap optimal

Penataan yang baik juga akan mempercepat proses troubleshooting apabila terjadi gangguan pada sistem.





4. Mempermudah Proses Perawatan dan Inspeksi

Panel yang memiliki ruang kerja luas akan sangat membantu teknisi saat melakukan pemeriksaan berkala.



Beberapa jenis pekerjaan maintenance yang menjadi lebihmudah antara lain:

· Pengencangan terminal kabel

· Pemeriksaan busbar

· Penggantian relay

· Pengukuran tegangan

· Pengukuran aurs

· Pemeriksaan temperatur komponen menggunakan thermal camera

· Penambahan komponen baru

Karena akses yang lebih luas dibanding panel dinding, waktu downtime saat maintenance dapat ditekan seminimal mungkin.





5. Mendukung Sistem Distribusi Listrik Berkapasitas Besar

Box Panel Free Standing dirancang untuk menampung komponen listrik dengan kapasitas yang lebih tinggi dibanding panel wall mounting.



Panel jenis ini umumnya digunakan untuk sistem seperti:

· Main Distribution Panel (MDP)

· Low Voltage Main Distribution Panel (LVMDP)

· Motor Control Center (MCC)

· Automatic Transfer Switch (ATS)

· Automatic Main Failure (AMF)

· Panel Sinkronisasi Generator

· Panel Kapasitor

· Panel Distribusi Gedung

· Panel Utility

Karena memiliki dimensi yang lebih besar, panel ini mampu menampung busbar dengan kapasitas arus tinggi serta berbagai perangkat proteksi dalam satu enclosure.





6. Menjaga Keandalan Sistem Kelistrikan

Panel yang dirancang dengan baik akan membantu menjaga stabilitas sistem listrik dalam jangka panjang.



Komponen yang terpasang secara benar akan bekerja pada suhu operasional yang lebih stabil, memiliki ventilasi yang memadai, serta terlindungi dari faktor lingkungan yang dapat mempercepat kerusakan.



Keandalan sistem ini sangat penting terutama pada industri yang beroperasi selama 24 jam, seperti:

· Pabrik manufaktur

· Rumah sakit

· Data center

· Industri makanan dan minuman

· Pengolahan air bersih

· Pertambangan

· Industri minyak dan gas

Gangguan kecil pada panel distribusi dapat menyebabkan berhentinya proses produksi dan menimbulkan kerugian yang tidak sedikit.





7. Memudahkan Pengembangan Sistem di Masa Mendatang

Kebutuhan listrik pada sebuah fasilitas sering kali meningkat sering bertambahnya mesin produksi atau perangkat baru. Oleh karena itu, penggunaan Box Panel Free Standing memberikan keuntungan berupa ruang Cadangan yang dapat dimanfaatkan untuk ekspansi.



Teknisi dapat menambahkan komponen seperti:

· MCCB tambahan

· MCB baru

· PLC

· Inverter

· Soft Starter

· Relay kontrol

· Terminal block

· Sistem monitoring energi

Tanpa harus mengganti seluruh kabinet panel. Hal ini membuat investasi menjadi lebih efisien dan mendukung pengembangan sistem secara bertahap.







Aplikasi Box Panel Listrik Free Standing di Berbagai Industri

Karena memiliki kapasitas besar dan konstruksi yang kokoh, Box Panel Listrik Free Standing digunakan hampir di seluruh sektor industri. Panel ini mampu mengakomodasi berbagai sistem distribusi maupun kontrol listrik dengan tingkat kompleksitas yang tinggi.



Berikut beberapa contoh penerapannya.





Inudstri Manufaktur

Pada industri manufaktur, panel free standing digunakan sebagai pusat distribusi tenaga listrik sekaligus panel kontrol untuk berbagai mesin produksi. Di dalamnya dapat dipasang MCCB, kontaktor, PLC, inverter, HMI, relay, hingga sistem monitoring energi.





Gedung Komersial dan Perkantoran

Gedung bertingkat memerlukan sistem distribusi listrik yang andal untuk menyuplai daya ke berbagai area, seperti pencahayaan, lift, HVAC, pompa, serta sistem keamanan. Panel free standing menjadi pilihan karena mampu menampung banyak sirkuit dalam satu kabinet.





Rumah Sakit

Rumah sakit membutuhkan kontinuitas suplai listrik yang tinggi. Panel free standing digunakan pada sistem distribusi utama, panel ATS-AMF untuk genset, serta panel kontrol berbagai peralatan pendukung agar layanan tetap berjalan meskipun terjadi gangguan pasokan listrik.





Instalasi Pengolahan Air

Pada fasilitas Water Treatment Plant (WTP) maupun Waste Water Treatment Plant (WWTP), panel free standing digunakan untuk mengendalikan pompa, blower, mixer, dosing pump, serta sistem otomatisasi berbasis PLC.





Industri Pertambangan dan Minyak & Gas

Lingkungan kerja yang berat menuntut penggunaan panel dengan konstruksi kuat dan tingkat perlindungan tinggi. Box Panel Free Standing banyak diaplikasikan pada sistem distribusi daya, kontrol motor, hingga panel instrumentasi di sektor pertambangan dan minyak & gas.





Data Center

Data center memerlukan distribusi listrik yang stabil dan aman untuk menjaga operasional server. Panel free standing digunakan sebagai panel distribusi utama maupun panel cadangan yang terintegrasi dengan UPS dan genset.







Jenis-Jenis Box Panel Listrik Free Standing

Tidak semua Box Panel Listrik Free Standing memiliki desain dan fungsi yang sama. Setiap tipe dirancang untuk memenuhi kebutuhan instalasi yang berbeda, mulai dari panel distribusi sederhana hingga panel kontrol dengan tingkat kompleksitas tinggi. Memahami perbedaan setiap jenis panel akan membantu pengguna menentukan enclosure yang paling sesuai dengan kebutuhan proyek.





1. Single Door Free Standing Panel

Single Door merupakan tipe panel yang menggunakan satu pintu utama. Jenis ini banyak digunakan pada panel distribusi berukuran kecil hingga menengah karena memberikan akses yang mudah terhadap seluruh komponen di dalam panel.



Keunggulan panel single door antara lain:

· Konstruksi lebih sederhana.

· Harga relatif lebih ekonomis.

· Mudah dipasang dan dirawat.

· Cocok untuk panel distribusi maupun panel kontrol berkapasitas sedang.

Panel tipe ini biasanya digunakan pada panel pompa, panel kontrol mesin, panel HVAC, maupun panel distribusi listrik skala kecil.





2. Double Door Free Standing Panel

Untuk kebutuhan instalasi yang lebih besar, panel double door menjadi pilihan yang lebih tepat. Dengan dua pintu yang dapat dibuka secara terpisah, teknisi memiliki ruang kerja yang lebih luas saat melakukan pemasangan atau perawatan komponen.



Panel ini banyak digunakan untuk:

· Main Distribution Panel (MDP)

· Low Voltage Main Distribution Panel (LVMDP)

· Motor Control Center (MCC)

· Panel Capacitor Bank

· Panel Sinkronisasi Generator

Selain memudahkan akses, desain dua pintu juga memungkinkan penempatan komponen berukuran besar secara lebih leluasa.





3. Modular Free Standing Panel

Panel modular dirancang agar dapat digabungkan dengan panel lain sesuai kebutuhan kapasitas sistem. Setiap modul dapat disusun berdampingan sehingga membentuk satu rangkaian panel yang lebih besar.



Keunggulan tipe modular meliputi:

· Fleksibel untuk ekspansi.

· Mempermudah penambahan komponen di masa depan.

· Cocok untuk proyek industri berskala besar.

· Mengurangi biaya penggantian panel secara keseluruhan.

Jenis panel ini sering ditemukan pada fasilitas manufaktur, pembangkit listrik, dan pusat distribusi tenaga listrik.





4. Indoor Free Standing Panel

Panel indoor dirancang untuk dipasang di dalam ruangan yang relatif bersih dan terlindung dari cuaca. Meskipun tidak terkena hujan secara langsung, panel tetap harus mampu melindungi komponen dari debu, kelembapan, dan gangguan mekanis ringan.



Aplikasi umum meliputi:

· Ruang panel gedung.

· Control room.

· Ruang produksi.

· Workshop.

· Ruang utilitas.





5. Outdoor Free Standing Panel

Berbeda dengan panel indoor, panel outdoor dirancang untuk menghadapi kondisi lingkungan yang lebih ekstrem. Oleh karena itu, panel jenis ini umumnya memiliki tingkat perlindungan (IP Rating) yang lebih tinggi serta dilengkapi gasket pintu, sistem drainase, dan terkadang canopy pelindung.



Panel outdoor banyak digunakan pada:

· Gardu distribusi.

· Instalasi pengolahan air.

· Area tambang.

· Infrastruktur jalan tol.

· Pelabuhan.

· Pembangkit listrik.





6. Panel dengan Plinth atau Base Frame

Sebagian besar panel free standing modern dilengkapi dengan plinth atau base frame sebagai dudukan panel. Komponen ini berfungsi untuk:

· Menambah kekuatan struktur panel.

· Mempermudah pemasangan kabel dari bawah.

· Mengurangi risiko kontak langsung panel dengan lantai yang lembap.

· Meningkatkan stabilitas panel terhadap getaran.

Penggunaan plinth juga memudahkan proses instalasi pada proyek-proyek industri yang menggunakan sistem kabel bawah lantai (underfloor cable entry).







Bagaimana Memilih Box Panel Listrik Free Standing yang Tepat?

Memilih Box Panel Listrik tidak hanya berdasarkan ukuran fisik. Ada berbagai faktor teknis yang perlu dipertimbangkan agar panel mampu bekerja secara optimal selama bertahun-tahun. Berikut beberapa aspek yang penting sebaiknya diperhatikan.





1. Tentukan Dimensi Panel Sesuai Kebutuhan

Ukuran panel harus mampu menampung seluruh komponen listrik yang akan dipasang, termasuk ruang pengembangan di masa depan. Hindari memilih panel yang terlalu kecil karena dapat menyulitkan proses instalasi dan menghambat sirkulasi udara di dalam panel.



Idealnya, masih tersedia ruang kosong 20-30% untuk mengakomodasi penambahan komponen jika diperlukan.





2. Perhatikan Material Box Panel

Material merupakan faktor yang sangat penting untuk menentukan ketahanan panel. Umumnya, box panel free standing menggunakan plat baja (steel sheet) berkualitas tinggi, karena memiliki kekuatan mekanis yang baik serta mampu menopang beban komponen listrik yang cukup besar.



Untuk lingkungan yang bersifat korosif, material dengan perlindungan tambahan atau penggunaan stainless steel dapat menjadi pilihan yang lebih sesuai.





3. Ketebalan Material Panel

Semakin besar ukuran panel, semakin penting pula memperhatikan ketebalan material yang digunakan. Material yang terlalu tipis berisiko mengalami deformasi saat menopang komponen berat atau terkena benturan.



Ketebalan material yang tepat akan memberikan struktur yang lebih kokoh dan meningkatkan umur pakai panel.





4. Pilih IP Rating Sesuai Lingkungan

IP Raying (Ingress Protection) menunjukan tingkat perlindungan panel terhadap masuknya debu dan air.



Sebagi contoh:

· IP54 cocok untuk area indoor yang memiliki sedikit paparan debu dan cipratan air.

· IP55 memberikan perlindungan lebih baik terhadap debu serta semprotan air dari berbagai arah.

· IP65 umum digunakan pada lingkungan dengan paparan debu tinggi atau area outdoor yang memerlukan perlindungan lebih maksimal.

Memilih IP Rating yang sesuai akan membantu menjaga keandalan komponen listrik di dalam panel.





5. Pastikan Sistem Ventilasi Memadai

Komponen seperti inverter, soft starter, power supply, dan PLC menghasilkan panas saat beroperasi. Oleh karena itu, panel harus memiliki sistem ventilasi yang baik atau dapat dipasang aksesoris tambahan seperti filter fan maupun exhaust fan untuk menjaga suhu internal tetap stabil.





6. Perhatikan Kualitas Finishing

Finishing panel bukan hanya soal tampilan, tetapi juga berfungsi melindungi material dari korosi dan goresan. Umumnya, panel industri menggunakan proses powder coating yang menghasilkan lapisan cat lebih kuat, tahan lama, dan memiliki daya rekat yang baik.





7. Sistem Penguncian dan Keamanan

Panel yang baik dilengkapi dengan mekanisme penguncian yang kuat untuk mencegah akses oleh pihak yang tidak berwenang. Selain meningkatkan keamanan, sistem ini juga membantu melindungi komponen di dalam panel dari gangguan atau manipulasi yang tidak diinginkan.





8. Kemudahan Instalasi dan Perawatan

Pilih panel yang dirancang agar mudah dipasang dan dirawat. Fitur seperti mounting plate yang dapat dilepas, ruang kabel yang luas, pintu yang dapat dibuka dengan sudut lebar, serta akses yang mudah ke seluruh komponen akan sangat membantu teknisi selama proses instalasi maupun maintenance.

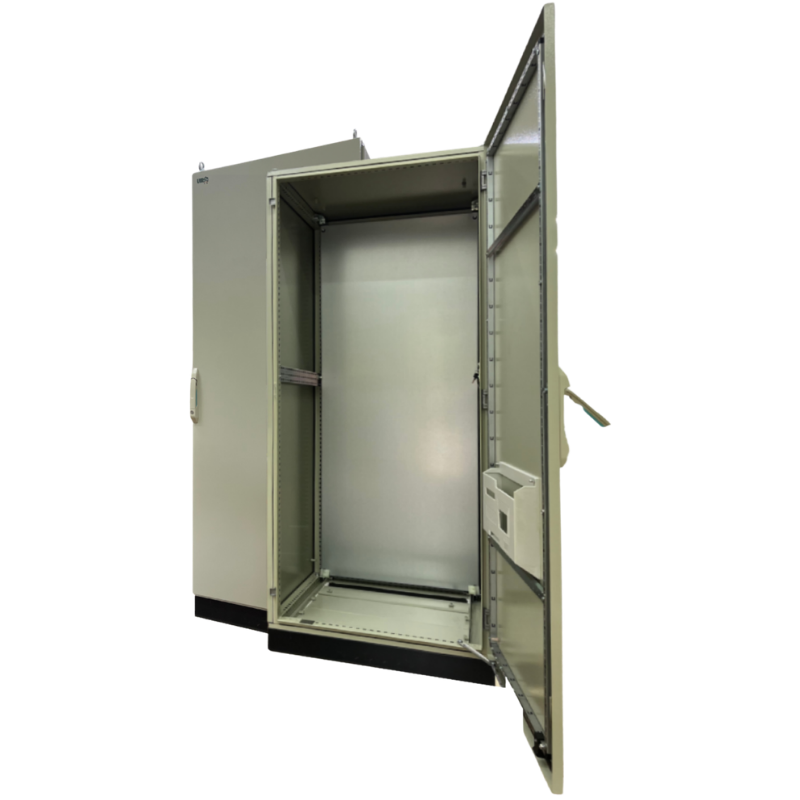

Mengenal Box Panel Listrik Free Standing Vinsa VHB2008060

Setelah memahami karakteristik Box Panel Listrik Free Standing secara umum, langkah berikutnya adalah memilih produk yang mampu memenuhi kebutuhan aplikasi industri dengan standar kualitas yang tinggi.



Salah satu pilihan yang banyak digunakan untuk berbagai proyek instalasi listrik adalah Box Panel Listrik Free Standing Vinsa VHB2008060. Produk ini dirancang untuk memberikan kombinasi antara kekuatan mekanis, kemudahan instalasi, dan ruang internal yang luas sehingga sesuai digunakan sebagai enclosure pada berbagai jenis maupun panel kontrol.



Dibandingkan enclosure konvensional, seri VHB dikembangkan untuk memenuhi kebutuhan instalasi profesional dengan konstruksi yang kokoh, desain yang rapi, serta kemudahan akses bagi teknisi saat melakukan pemasangan, inspeksi, maupun pemeliharaan. Dengan dimensi yang besar, panel ini mampu menampung berbagai komponen kelistrikan seperti MCCB, MCB, busbar, kontaktor, PLC, inverter, relay, terminal block, hingga perangkat monitoring energi dalam satu kabinet.



Selain itu, desain kabinet yang modern juga mendukung penataan kabel yang lebih terorganisir sehingga proses instalasi menjadi lebih cepat, aman, dan memudahkan pengembangan sistem di kemudian hari.







Spesifikasi Lengkap Box Panel Listrik Free Standing Vinsa VHB2008060

Setelah memahami pentingnya memilih enclosure panel yang tepat, kini saatnya mengenal lebih dekat Box Panel Listrik Free Standing Vinsa VHB2008060. Seri ini dirancang untuk memenuhi kebutuhan instalasi panel listrik pada lingkungan industri, gedung komersial, hingga berbagai proyek infrastruktur yang membutuhkan kabinet panel dengan kapasitas besar, konstruksi kuat, dan kemudahan dalam proses instalasi.



Dengan dimensi yang luas serta desain kabinet yang kokoh, VHB2008060 mampu menjadi tempat pemasangan berbagai komponen distribusi maupun kontrol listrik dalam satu enclosure. Hal ini memberikan fleksibilitas yang tinggi bagi panel builder maupun teknisi ketika merancang sistem kelistrikan sesuai kebutuhan proyek.





Dimensi Panel yang Luas untuk Berbagai Aplikasi

Sesuai dengan kode produknya, VHB2008060 memiliki dimensi sekitar:

· Tinggi (Height): 2000 mm

· Lebar (Width): 800 mm

· Kedalaman (Depth): 600 mm

Ukuran ini termasuk kategori Free Standing Cabinet berkapasitas besar, sehingga memberikan ruang internal yang cukup untuk pemasangan berbagai perangkat listrik sekaligus tetap menyediakan area kosong untuk sirkulasi udara dan pengembangan sistem di masa mendatang.



Dimensi tersebut sangat ideal digunakan pada panel seperti:

· Main Distribution Panel (MDP)

· Low Voltage Main Distribution Panel (LVMDP)

· Motor Control Center (MCC)

· Panel ATS-AMF

· Panel PLC Automation

· Panel Capacitor Bank

· Panel Inverter

· Panel Soft Starter

· Panel Pompa Industri

· Panel Distribusi Gedung

Ruang internal yang luas juga mempermudah teknisi dalam mengatur jalur kabel agar tetap rapi dan mudah ditelusuri ketika dilakukan inspeksi atau perawatan.





Material Body yang Kokoh dan Tahan Lama

Salah satu faktor penting dalam memilih Box Panel Listrik adalah kualitas material body. Vinsa VHB2008060 menggunakan konstruksi high-quality steel sheet yang dirancang untuk memberikan kekuatan mekanis tinggi sekaligus menjaga kestabilan struktur panel ketika menahan beban berbagai komponen listrik.



Material baja dipilih karena memiliki beberapa keunggulan, antara lain:

· Mampu menopang beban komponen listrik yang berat.

· Memiliki ketahanan terhadap deformasi atau perubahan bentuk.

· Lebih tahan terhadap benturan selama proses instalasi maupun operasional.

· Cocok digunakan untuk aplikasi industri dengan penggunaan jangka panjang.

Konstruksi yang kokoh juga membantu menjaga posisi komponen tetap stabil sehingga mengurangi risiko kerusakan akibat getaran atau aktivitas operasional di lingkungan industri.





Finishing Powder Coating Berkualitas

Selain material yang kuat, VHB2008060 dilengkapi dengan proses powder coating pada permukaan kabinet. Finishing ini tidak hanya memberikan tampilan yang lebih profesional, tetapi juga berfungsi sebagai lapisan pelindung terhadap berbagai kondisi lingkungan.



Keunggulan powder coating antara lain:

· Lebih tahan terhadap korosi.

· Warna tidak mudah pudar.

· Tahan terhadap goresan ringan.

· Permukaan lebih halus dan mudah dibersihkan.

· Memberikan perlindungan tambahan terhadap kelembapan.

Dengan perlindungan tersebut, panel tetap memiliki tampilan yang baik meskipun digunakan dalam jangka waktu yang lama.





Door System yang Memudahkan Akses Teknisi

Pada proses instalasi maupun pemeliharaan, kemudahan akses menjadi salah satu faktor yang sangat penting. Oleh karena itu, VHB2008060 dirancang dengan sistem pintu yang memberikan akses luas ke area dalam panel.



Beberapa manfaat desain pintu ini antara lain:

· Mempermudah pemasangan komponen berukuran besar.

· Memudahkan proses wiring.

· Mempercepat inspeksi rutin.

· Mempermudah penggantian komponen apabila terjadi kerusakan.

· Mengurangi waktu downtime saat maintenance.

Sistem penguncian panel juga dirancang untuk menjaga keamanan komponen di dalam enclosure sekaligus mencegah akses oleh pihak yang tidak berkepentingan.





Mounting Plate yang Mempermudah Instalasi

Salah satu komponen penting pada sebuah enclosure panel adalah mounting plate atau plat pemasangan. Pada VHB2008060, mounting plate berfungsi sebagai media untuk memasang berbagai perangkat listrik seperti:

· MCCB

· MCB

· Magnetic Contactor

· Thermal Overload Relay

· PLC

· Inverter

· Soft Starter

· Power Supply

· Relay

· Terminal Block

· HMI Controller

Dengan mounting plate yang luas, teknisi dapat mengatur posisi setiap komponen secara lebih rapi sehingga memudahkan proses pengawatan serta meningkatkan estetika panel.





Sistem Cable Entry yang Fleksibel

Panel industri modern harus mampu mengakomodasi berbagai jalur masuk kabel. VHB2008060 dirancang agar memudahkan proses cable entry, baik melalui bagian bawah maupun bagian atas panel (sesuai konfigurasi instalasi).



Keunggulan sistem ini meliputi:

· Mempermudah penataan kabel daya dan kabel kontrol.

· Mengurangi risiko kabel saling bertumpuk.

· Mempermudah proses penambahan jalur kabel baru.

· Membuat tampilan panel lebih rapi.

Dengan penataan kabel yang baik, proses troubleshooting di kemudian hari juga menjadi lebih cepat dan efisien.





Tingkat Perlindungan (IP Rating)

Dalam memilih Box Panel Listrik, Ingress Protection (IP Rating) menjadi salah satu spesifikasi yang perlu diperhatikan. IP Rating menunjukkan kemampuan enclosure dalam melindungi komponen dari masuknya debu maupun air.



Vinsa VHB2008060 dirancang untuk memberikan perlindungan yang sesuai dengan aplikasi panel industri, sehingga membantu menjaga komponen internal tetap aman dari paparan lingkungan kerja. Tingkat IP yang dimiliki panel membuatnya cocok digunakan pada area indoor maupun area yang memiliki paparan debu dan percikan air ringan, selama pemasangannya disesuaikan dengan rekomendasi pabrikan.



Bagi teknisi, memastikan IP Rating sesuai dengan lokasi pemasangan merupakan langkah penting untuk menjaga keandalan sistem dalam jangka panjang.





Ruang Internal yang Mendukung Pengembangan Sistem

Keunggulan lain dari VHB2008060 adalah ruang internal yang cukup luas untuk mengakomodasi penambahan komponen di masa mendatang. Hal ini sangat menguntungkan bagi perusahaan yang memiliki rencana ekspansi atau peningkatan kapasitas sistem.



Teknisi dapat menambahkan berbagai perangkat seperti:

· Energy Meter

· Power Quality Analyzer

· Surge Protection Device (SPD)

· PLC tambahan

· Modul komunikasi

· IoT Gateway

· Sistem monitoring berbasis SCADA

· Terminal block tambahan

tanpa harus mengganti seluruh kabinet panel. Dengan demikian, investasi yang dilakukan menjadi lebih efisien karena enclosure masih dapat digunakan ketika sistem berkembang.





Desain Profesional untuk Instalasi Industri

Selain mengutamakan kekuatan dan fungsi, VHB2008060 juga memiliki desain kabinet yang profesional sehingga memberikan nilai tambah pada instalasi panel listrik. Penataan komponen menjadi lebih terorganisir, jalur kabel lebih rapi, dan proses identifikasi perangkat lebih mudah dilakukan.



Desain seperti ini sangat membantu panel builder dalam menghasilkan panel yang tidak hanya berfungsi dengan baik, tetapi juga memiliki tampilan yang bersih dan sesuai dengan standar instalasi industri modern.







Keunggulan Box Panel Listrik Free Standing Vinsa VHB2008060

Dalam memilih Box Panel Listrik Free Standing, spesifikasi teknis memang menjadi pertimbangan utama. Namun, faktor seperti kemudahan instalasi, daya tahan, fleksibilitas penggunaan, hingga efisiensi perawatan juga tidak kalah penting. Seluruh aspek tersebut telah menjadi perhatian dalam pengembangan Vinsa VHB2008060, sehingga enclosure ini mampu memenuhi kebutuhan berbagai aplikasi panel listrik modern.



Berikut beberapa keunggulan yang menjadikan VHB2008060 sebagai pilihan tepat untuk proyek industri maupun komersial.





1. Dimensi Besar dengan Ruang Kerja yang Lebih Luas

Salah satu keunggulan utama VHB2008060 adalah dimensi kabinet yang luas. Area kerja yang besar memberikan keleluasaan bagi panel builder dalam menyusun komponen listrik secara lebih sistematis.



Keuntungan ruang instalasi yang luas antara lain:

· Penempatan komponen menjadi lebih rapi.

· Jalur kabel lebih mudah diatur.

· Sirkulasi udara di dalam panel lebih optimal.

· Risiko panas berlebih (overheating) dapat diminimalkan.

· Mempermudah proses inspeksi dan penggantian komponen.

Bagi teknisi, ruang kerja yang lega juga mengurangi risiko kesalahan saat melakukan wiring maupun maintenance.





2. Konstruksi Kokoh untuk Lingkungan Industri

Lingkungan industri sering kali memiliki kondisi operasional yang cukup berat, seperti gertaran mesin, suhu tinggi, debu, maupun akitivitas produksi yang berlangsung selama 24 jam.



Dengan konstruksi berbahan baja berkualitas dan desain rangka yang kuat, VHB2008060 mampu memberikan perlindungan mekanis yang baik terhadap seluruh komponen di dalam panel. Hal ini sangat penting untuk menjaga stabilitas sistem distribusi listrik dalam jangka panjang.





3. Mempermudah Proses Perakitan Panel

Bagi panel meker maupun integrator sistem, kemudahan dalam proses perakitan menjadi salah satu nilai tambah yang signifikan.



Desain internal VHB2008060 memungkinkan teknisi untuk:

· Memasang mounting plate dengan mudah.

· Menata kabel secara lebih terorganisir.

· Memasang ducting kabel secara rapi.

· Menambahkan DIN Rail sesuai kebutuhan.

· Mengatur posisi terminal block dengan lebih fleksibel.

Dengan tata letak yang baik, proses fabrikasi panel menjadi lebih cepat tanpa mengurangi kualitas hasil akhir.





4. Cocok untuk Berbagai Sistem Kelistrikan

Keunggulan lain dari VHB2008060 adalah fleksibilitas penggunaannya. Enclosure ini dapat digunakan pada berbagai jenis panel listrik, baik untuk distribusi tenaga maupun sistem kontrol.



Beberapa aplikasi yang umum menggunakan panel ini antara lain:

· Main Distribution Panel (MDP)

· Low Voltage Main Distribution Panel (LVMDP)

· Sub Distribution Panel (SDP)

· Motor Control Center (MCC)

· Panel ATS

· Panel AMF

· Panel Sinkronisasi Genset

· Panel Capacitor Bank

· Panel Pompa

· Panel HVAC

· Panel PLC

· Panel SCADA

· Panel Otomasi Industri

· Panel VFD

· Panel Soft Starter

Kemampuan mengakomodasi berbagai jenis aplikasi ini membuat VHB2008060 menjadi solusi yang fleksibel untuk berbagai sektor industri.





5. Mendukung Instalasi Komponen Berukuran Besar

Pada beberapa aplikasi industri, panel harus menampung komponen dengan ukuran dan kapasitas yang cukup besar. VHB2008060 memiliki ruang yang memadai untuk pemasangan berbagai perangkat, seperti:

· MCCB frame besar.

· Busbar tembaga.

· Magnetic Contactor kapasitas tinggi.

· Variable Frequency Drive (VFD).

· Soft Starter.

· PLC Modular.

· HMI.

· Power Meter.

· Energy Monitoring System.

· Surge Protection Device (SPD).

· CT (Current Transformer).

· Power Supply Industri.

Dengan ruang yang tersedia, teknisi dapat menjaga jarak antar komponen sesuai praktik terbaik instalasi panel listrik.







Contoh Aplikasi Box Panel Listrik Free Standing Vinsa VHB2008060

Dengan dimensi 2000 × 800 × 600 mm, konstruksi yang kokoh, dan ruang internal yang luas, Box Panel Listrik Free Standing Vinsa VHB2008060 sangat fleksibel digunakan pada berbagai jenis panel listrik. Baik sebagai panel distribusi tenaga maupun panel kontrol, enclosure ini mampu mengakomodasi kebutuhan instalasi di sektor industri, gedung komersial, utilitas, hingga infrastruktur. Berikut beberapa contoh aplikasi yang umum menggunakan panel ini.





1. Main Distribution Panel (MDP)

Main Distribution Panel (MDP) merupakan pusat distribusi listrik utama pada sebuah bangunan atau fasilitas industri. Seluruh daya listrik dari transformator atau genset akan masuk ke MDP sebelum didistribusikan ke panel-panel lain.



Dalam aplikasi ini, VHB2008060 menyediakan ruang yang cukup untuk pemasangan:

· MCCB Incoming

· MCCB Outgoing

· Busbar tembaga

· Current Transformer (CT)

· Power Meter

· Voltmeter

· Ammeter

· Lampu indikator

· Selector switch

· Surge Protection Device (SPD)

Ukuran kabinet yang besar juga memudahkan penyusunan busbar dengan jarak aman sesuai standar instalasi, sehingga meningkatkan keandalan sistem distribusi listrik.





2. Low Voltage Main Distribution Panel (LVMDP)

Pada sistem distribusi tegangan rendah, LVMDP berfungsi sebagai panel utama yang mendistribusikan daya ke berbagai Sub Distribution Panel (SDP).



Penggunaan VHB2008060 pada LVMDP memberikan beberapa keuntungan:

· Ruang untuk banyak feeder outgoing.

· Penataan busbar yang lebih rapi.

· Akses maintenance lebih mudah.

· Memudahkan penambahan sirkuit di masa mendatang.

Karena kapasitasnya yang besar, enclosure ini banyak dipilih untuk proyek gedung bertingkat, pusat perbelanjaan, rumah sakit, hingga kawasan industri.





3. Motor Control Center (MCC)

Motor Control Center (MCC) merupakan panel yang digunakan untuk mengendalikan sejumlah motor listrik dalam satu sistem. Di dalam panel MCC biasanya terdapat kombinasi berbagai komponen seperti:

· MCCB

· Magnetic Contactor

· Thermal Overload Relay

· MCB Kontrol

· PLC

· Relay

· Timer

· Push Button

· Lampu indicator

Dengan ruang internal yang luas, VHB2008060 memudahkan teknisi dalam mengelompokkan setiap feeder motor sehingga proses inspeksi maupun troubleshooting menjadi lebih cepat.





4. Panel ATS dan AMF

Automatic Transfer Switch (ATS) dan Automatic Main Failure (AMF) digunakan untuk mengalihkan sumber listrik secara otomatis dari PLN ke genset saat terjadi pemadaman.



Panel jenis ini memerlukan ruang yang cukup besar karena harus menampung berbagai komponen, seperti:

· MCCB PLN

· MCCB Genset

· Motorized Change Over

· PLC atau Controller ATS

· Battery Charger

· Relay Proteksi

· Power Meter

· Terminal Block

VHB2008060 memberikan ruang kerja yang memadai sehingga proses instalasi menjadi lebih mudah dan aman.





5. Panel PLC dan Otomasi Industri

Dalam era Industri 4.0, penggunaan PLC menjadi bagian penting dari sistem otomasi. Box Panel Free Standing VHB2008060 sangat sesuai digunakan sebagai enclosure panel PLC karena mampu menampung berbagai perangkat otomatisasi dalam satu kabinet.



Komponen yang umum dipasang antara lain:

· PLC CPU

· Digital Input Module

· Digital Output Module

· Analog Module

· Ethernet Switch

· Communication Gateway

· Industrial Power Supply

· HMI

· Terminal Block

· Relay Interface

Ruang yang lega juga memudahkan pengaturan jalur kabel kontrol sehingga risiko gangguan sinyal dapat diminimalkan.







Mengapa Memilih Box Panel Listrik Free Standing Vinsa VHB2008060?

Sebagai enclosure untuk aplikasi industri, Vinsa VHB2008060 menawarkan kombinasi antara kekuatan konstruksi, dimensi yang luas, dan kemudahan instalasi. Produk ini cocok digunakan untuk berbagai jenis panel distribusi maupun panel kontrol yang membutuhkan ruang kerja besar dan penataan komponen yang rapi.



Beberapa alasan mengapa VHB2008060 layak dipertimbangkan antara lain:

· Dimensi 2000 × 800 × 600 mm yang ideal untuk panel berkapasitas besar.

· Konstruksi baja yang kokoh dan tahan lama.

· Finishing powder coating yang membantu melindungi panel dari korosi.

· Mounting plate yang memudahkan pemasangan komponen.

· Ruang internal luas untuk instalasi maupun ekspansi sistem.

· Mendukung berbagai aplikasi seperti MDP, LVMDP, MCC, ATS, AMF, PLC, VFD, hingga panel otomasi.

· Mempermudah proses wiring, inspeksi, dan maintenance.

· Tampilan profesional yang sesuai untuk proyek industri maupun gedung komersial.

Dengan berbagai keunggulan tersebut, Vinsa VHB2008060 menjadi pilihan yang tepat bagi panel maker, kontraktor listrik, system integrator, maupun perusahaan yang membutuhkan enclosure berkualitas untuk instalasi kelistrikan.







FAQ

Apa itu Box Panel Listrik Free Standing?

Box Panel Listrik Free Standing adalah kabinet panel yang dipasang berdiri di atas lantai dan digunakan untuk melindungi serta menata berbagai komponen kelistrikan dalam satu enclosure.



Apa keunggulan panel free standing dibanding wall mount?

Panel free standing memiliki kapasitas yang lebih besar, mampu menampung lebih banyak komponen, lebih mudah dirawat, dan cocok untuk aplikasi industri.



Apa fungsi utama Box Panel Vinsa VHB2008060?

Produk ini berfungsi sebagai enclosure untuk panel distribusi listrik, panel kontrol, panel otomatisasi, maupun berbagai sistem kelistrikan industri.



Komponen apa saja yang dapat dipasang?

Panel ini dapat digunakan untuk memasang MCCB, MCB, contactor, overload relay, PLC, HMI, inverter, soft starter, terminal block, busbar, power meter, hingga perangkat monitoring energi.



Apakah panel ini cocok untuk aplikasi industri?

Ya. Dimensi dan konstruksinya dirancang untuk memenuhi kebutuhan instalasi listrik pada sektor industri, gedung komersial, utilitas, dan berbagai proyek infrastruktur.



Apakah panel dapat digunakan untuk panel PLC?

Sangat cocok. Dimensi kabinet yang besar memudahkan pemasangan PLC beserta modul I/O, power supply, relay interface, dan perangkat komunikasi.



Apakah VHB2008060 dapat digunakan sebagai panel MCC?

Ya. Ukuran kabinet memungkinkan pemasangan berbagai feeder motor lengkap dengan perangkat proteksi dan kontrol.







Kesimpulan

Box Panel Listrik Free Standing merupakan bagian penting dalam sistem distribusi dan kontrol kelistrikan karena berfungsi melindungi komponen, meningkatkan keamanan, serta mempermudah proses instalasi dan pemeliharaan. Pemilihan enclosure yang tepat akan memberikan dampak positif terhadap keandalan sistem, efisiensi operasional, dan umur pakai perangkat listrik.



Box Panel Listrik Free Standing Vinsa VHB2008060 hadir sebagai solusi yang memenuhi kebutuhan tersebut. Dengan konstruksi yang kokoh, dimensi 2000 × 800 × 600 mm, ruang internal yang luas, serta desain yang mendukung berbagai aplikasi seperti MDP, LVMDP, MCC, ATS, AMF, PLC, dan panel otomasi, produk ini menjadi pilihan yang tepat untuk berbagai proyek kelistrikan industri maupun komersial.
