Pilot Lamp digunakan pada panel, kegunaan pilot lamp adalah untuk mengetahui apakah ada aliran listrik yang masuk pada panel tersebut, jika terdapat aliran listrik yang masuk maka lampu pada pilot lamp akan menyala. Untuk itu walaupun kecil pilot lamp merupakan suatu komponen yang cukup penting pada struktur panel listrik.

Pilot Lamp akan bekerja saat ada tegangan yang masuk (Phase – Netral) ditandai dengan menyalanya lampu pada Pilot Lamp tersebut.

Bila kita lihat, banyak jenis lampu dari Pilot Lamp tersebut. Dahulu Pilot Lamp masih dibekali dengan lampu bohlam biasa. Namun sekarang karena kemajuan teknologi saat ini Pilot Lamp juga tersedia dalam bentuk LED. Karena LED mempunyai beberapa keunggulan dari lampu bholam biasa, lebih terang dan juga hemat energi.

Pilot Lamp tersedia dengan berbagai macam warna, tentunya warna yang digunakan sebagai tanda berbeda-beda dari Pilot Lamp. Warna yang tersedia adalah sebagai berikut ;
. Putih
. Merah
. Jingga atau Kuning
. Hijau
. Biru
Warna tersebut paling sering digubakan oleh perakit panel (Panel Maker) sebagai indikator pada panel.

Fungsi dari masing-masing warna pada Pilot Lamp
Pilot Lamp Indikator Phase R, S, T pada panel distribusi ;
R Menggunakan lampu indikator Pilot Lamp berwarna merah
S Menggunakan lampu indikator Pilot Lamp berwarna jingga/kuning
T Menggunakan lampu indicator Pilot Lamp berwarna Kuning

Indikator Pilot Lamp pada tombol Kontrol ;
. Run / berjalan normal, menggunakan lampuu indikator Pilot Lamp berwarna hijau
. Stop / menandakan mesin atau sistem mati , menggunakan lampu indicator Pilot Lamp berwarna merah
. Peringatan / tidak bekerja seperti biasanya / akan terjadi masalah, menggunakan indikator Pilot Lamp berwarna kuning

Diameter Pilot Lamp
. 22mm
. 25 mm
. 30 mm
. 30.5 mm

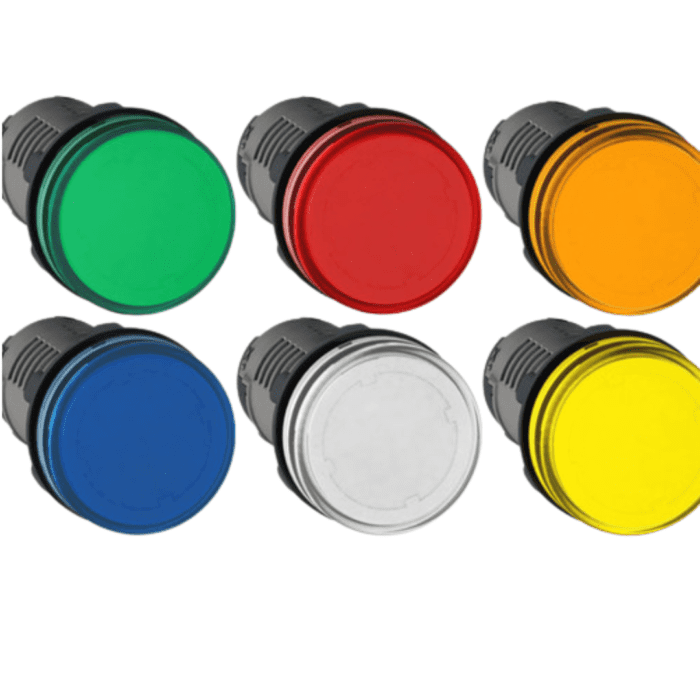

Gambar Pilot Lamp
